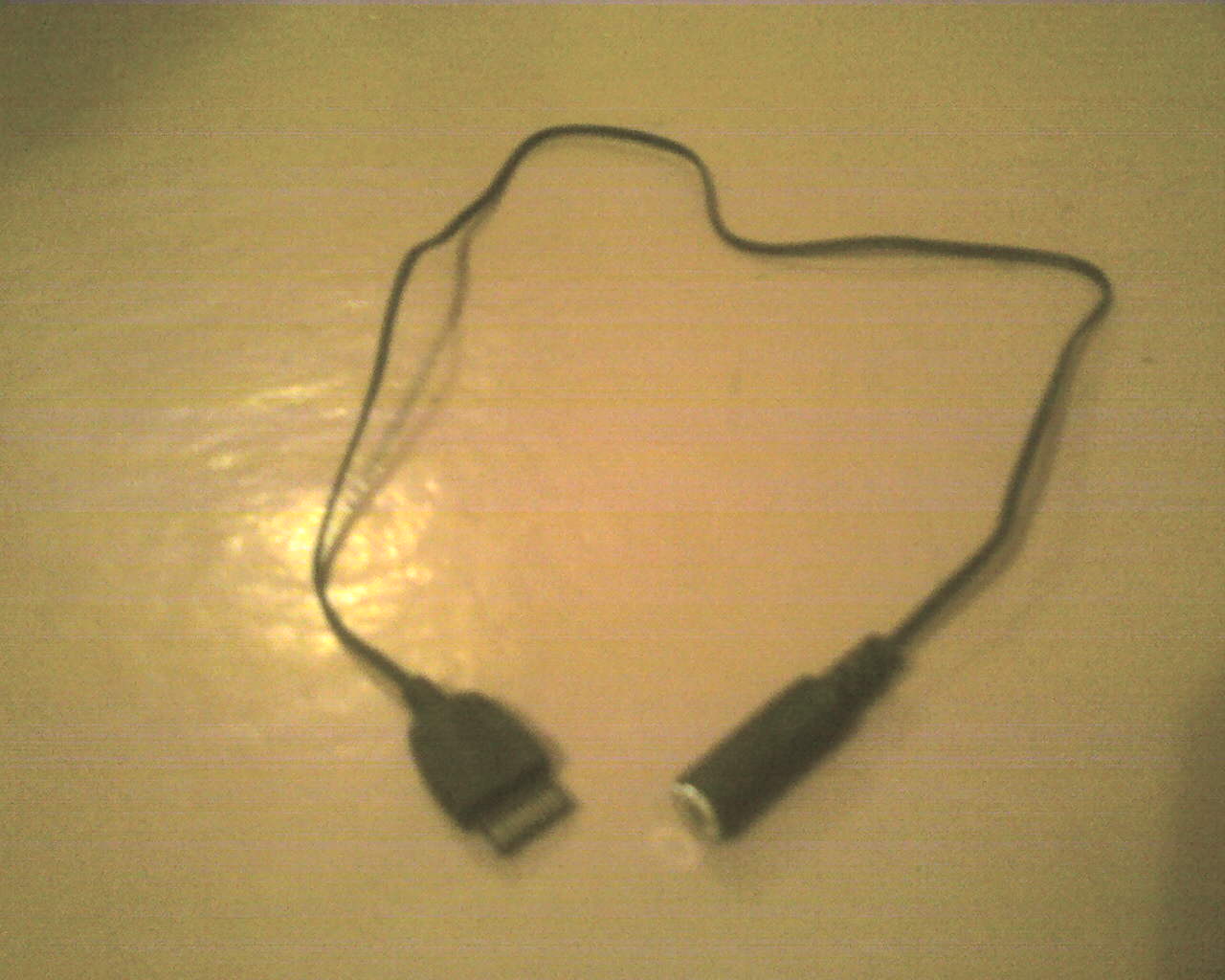

Если вы давно хотели иметь такой переходник, то читайте это!!! Для начала нам нужно:
Важное замечание: РАБОТАЕТ ТОЛЬКО НА CX75, M75, S75, SL75, SXG75, т.к. только эти модели умеют работать с IMS-700! Для начала берём нашу гарнитуру и отрезаем провод до микрофона(7-10см).Дальше открываем сам штекер, там четыре защёлки внутрение и наружние.Открываем две наружные, а внутрение сами откроются.Перед нами 12 пинов, теперь надо перепаявать. Чтобы телефон определил что к нему подключено надо замкнуть 2 и 7 пин, 3 и 4. На гарнитуре стандартно замкнуто 3 и 4,6, 2 и 5 пины, значит делаем так, от 5 припаеваем к 7, а 3 и 6 просто отпаеваем, 3 и 4 замкнуты кусочком припоя. Вот так теперь надо проверить, засуньте штекер в телефон и он должен написать что, музыка задана или мобильный музыкальный комплект подключён!Если написал то, идём дальше там ещё припаяны 4 провода к 7, к 10, к 11, к 12, кнопка, микрофон, левый или правый канал и общее заземление.Дальше отпаеваем все 4 провода.Затем берём и обжигаем провода не до конца, чтобы видеть каким они цветом, скручиваем желтый с жёлтым проводком-это будет заземление и припаеваем его к 9 пину. Потом берем красный или зелёный провод какой вам удобней и припаеваем к 8 пину(левый канал, а другой к 10 пину(правый канал), кнопка и микрофон не поддерживается! Всё закрывае штекер и попробуйте вставить его в телефон если будет определяться, то вы больше не чего лишнего не замкнули, а если не будет то посмотрите в чём проблема!!!На другом конце провода очистите провода и также скрутите желтый с жёлтым и опалите их (НЕ ДО КОНЦА!). Дальше откручиваем Мини джек и припаеваем жёлтый к заземлению по середине красный или зеленый к правому и к левому.Закручиваем подсоединяем к телефону и встовляем наушники 16ОМ или колонки и оцените громкость звучания.Если больше 16ОМ будет тише!!!ВСЁ!!!
|
